操作U盘Flash短接的教程

 　一些喜欢动手的朋友们，对U盘的好奇只增不减，都想知道U盘的内部结构，了解过后，了解电路的朋友，就可以进行一些简单的修复操作。U盘如何进行硬件修复也就是Flash短接?

　　下面一起来看几张U盘内部Flash实物图

　　一、有小圆点的是Flash第一脚，引脚顺序按逆时针方向排列。

Flash第一脚

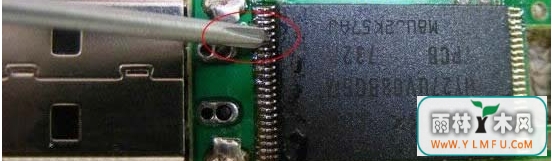

　　二、用镊子或回形针等短路29、30脚，不要松手，再插上USB。量产工具识别后松开镊子。

U盘

　　三、USB口朝下从左往右数，下面的第5和6根针脚短接。

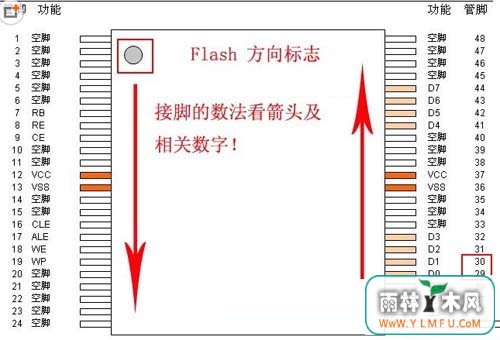

　　四、Flash方向标志，按脚的数法看箭头及相关数字!

Flash方向标志

　　操作步骤

　　在USB没有通电的情况下先短接，再插入U盘，找到盘符后断开短接，两面都有flash的在不带主控那一面短接。可以到雨林木风u盘启动制作工具的官网：www.ylmfu.com 咨询客服，更多精彩内容继续关注。本文由雨林木风u盘启动盘整理发布
